Beschreibung

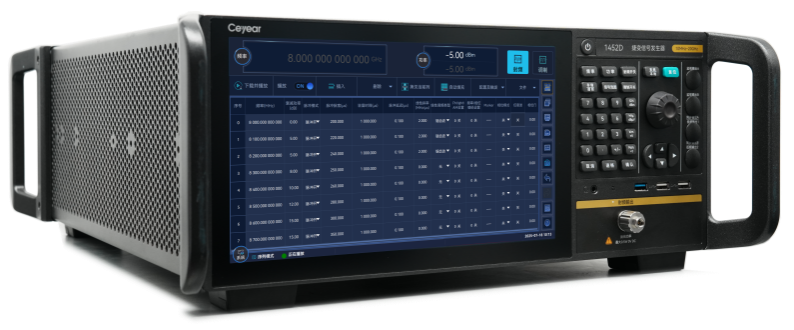

Der Agile Signal Generator Ceyear 1452D/G basiert auf einer innovativen Architektur, die Direct Digital Synthesis (DDS) und Direct Analog Synthesis (ADS) kombiniert und dadurch eine agile Steuerung von Frequenz, Ausgangsleistung und Modulationsparametern über den gesamten Frequenzbereich ermöglicht.

Der Frequenzbereich reicht von 10 MHz bis 20 GHz bzw. 44 GHz. Das Gerät bietet einen maximalen Leistungsstellbereich von 90 dB, eine Umschaltgeschwindigkeit von ≤ 150 ns sowie eine maximale HF-Modulationsbandbreite von 2 GHz.

Der Signalgenerator zeichnet sich durch eine hohe Frequenzauflösung, niedriges Phasenrauschen und eine hervorragende spektrale Reinheit aus. Er unterstützt Frequenzmodulation (FM), Phasenmodulation (PM), Amplitudenmodulation (AM), Pulsmodulation, Vektormodulation, phasenkohärente Mehrgeräte-Konfigurationen, die Wiedergabe von Mehrparameter-Sequenzen sowie PDW-Wiedergabe (Pulse Descriptor Word).

Das Gerät verfügt über Standardschnittstellen wie GPIB, LAN, USB und DisplayPort (DP) und kann mit einer externen Tastatur und Maus bedient werden. Das integrierte 11,6-Zoll-LCD-Display ermöglicht eine intuitive Darstellung umfangreicher Informationen und eine flexible, komfortable Bedienung.

Der Generator erfüllt die Anforderungen moderner Testanwendungen zur Anregung und Simulation frequenzagiler Signale und unterstützt die Entwicklung, Produktion und Wartung von Systemen und Produkten in entsprechenden Anwendungsbereichen.

Hauptmerkmale

• Vollständige Frequenz-, Leistungs- und Modulationsagilität im gesamten Bereich von 10 MHz bis 20 GHz / 44 GHz
• Hochgeschwindigkeitsumschaltung von Frequenz und Leistung mit bis zu 150 ns
• Großer dynamischer Leistungsstellbereich von 90 dB
• Niedriges Phasenrauschen von –127 dBc/Hz
  (typischer Wert bei 10 GHz Trägerfrequenz und 10 kHz Offset)
• Unterstützte Modulationsarten:
  • FM
  • PM
  • AM
  • Pulsmodulation
  • digitale Modulation
  • Mehrtonmodulation
  • Intrapulsmodulation
  • Arbitrary-Waveform-Modulation
• Maximale HF-Modulationsbandbreite von 2 GHz mit wählbaren Bandbreiten:
  • 250 MHz
  • 500 MHz
  • 1 GHz
  • 2 GHz
• Drei auswählbare Betriebsarten:
  • Continuous Wave (CW)
  • Sequence
  • PDW Stream
• Unterstützung mehrerer phasenkohärenter Ausgänge
• Flexible Bedienung über großflächigen Touchscreen
• Grafisches Menü für eine einfache und intuitive Nutzung

Typische Anwendungen

Radarsignalsimulation

Der Ceyear 1452D/G Agile Signal Generator eignet sich für die Simulation unterschiedlichster Radarsignale und unterstützt anspruchsvolle Testanwendungen in Radar- und HF-Systemen.

Radarszenario-Simulation

Durch die Kombination mit geeigneter Simulationssoftware kann der Generator komplexe elektromagnetische Umgebungen und dynamische Radarszenarien realitätsnah nachbilden.
